제품특성
냉연강판에 알미늄을 도금한 도금강판으로 냉연강판이 가지고 있는 기계적 성질에다 알미늄이 가지고있는 내열성, 내식성, 열반사성 등의 특성을 부가시킨 용융알루미늄도금강판이며 AL-COT라는 이름은 Hot Dip Aluminium Coated Steel의 동부제철 Brand Name입니다.
또한 1992년 9월에는 고급기술의 국내 독자개발의 성공과 선진국과 대등한 우수한 기술의 확보 및 획기적인 수입대체효과를 인정받아 장영실상을 수상하기도 했습니다.
- 우수한 내열성
아연도강판, 냉연강판 등에 비해 월등한 내열성을 가지며, 450℃ 이하의 온도에서는 장시간 사용하여도 변색의 정도가 심하지 않으며 미려한 표면광택을 유지합니다.
- 내열성 TEST결과
Test 조건 : 가열 1.5Hr, 유지 5Hr, 냉각 17Hr 2회 반복후 육안검사시
| 300℃ | 350℃ | 400℃ | 450℃ | 500℃ | 550℃ | 600℃ | |
| ALCOT | ○ | ○ | ○ | ○ | ○ | ○~△ | × |
| GALVALUME | ○ | ○ | △ | △~× | × | × | × |
| GI | △ | △~× | × | × | × | × | × |
○ : No change △ : Luster down × : Tums blackish

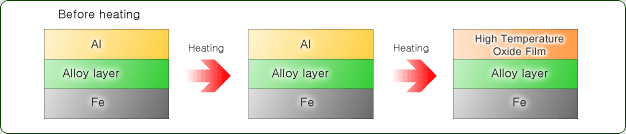

- AL-COT 강판의 내열기구
열을 받으면 표면의 Alloy층이 성장하면서 표면에 고온에 견디는 산화 Film을 형성시키며 표면을보호하게 됩니다.
-
우수한 열반사성
표면이 매우 미려하고 열의 반사성이 뛰어나 450℃ 이하의 온도에서 약 80%까지의 열반사율을 나타내며 적외선에서는 약 95%까지 달하는 반사율을 보입니다. 이와 같이 높은 열효율을 갖고 있기 때문에 Toaster, Oven, Gas Range, Oil Stove 및 건조로등의 열반사판으로 사용하면 대단히 유효합니다.
- 열반사율
| 구분 |
ALCOT | GI |
| 100℃×24hr | 80% | 80% |
| 450℃×24hr |
80% | 15% |
AL-COT 강판의 종류 및 도금층의 구성
AL-COT 강판의 종류는 도금욕 성분에 의해 구분되며 용도는 다음과 같습니다.
| 구분 |
Type Ⅰ형 Alumininized |
Type Ⅱ형 Alumininized |
| 도금욕의 성분 | Al-Si(8~10%) |
Al |
| 합금층의 성분 |  |
 |
| 용도 | 내열가공용 | 내후용(건자내용) |
-
AL-COT 강판의 단면조직사진(도금층구성)
동부제철은 TYPE I 형 AL 도금 강판 제조
제조가능범위

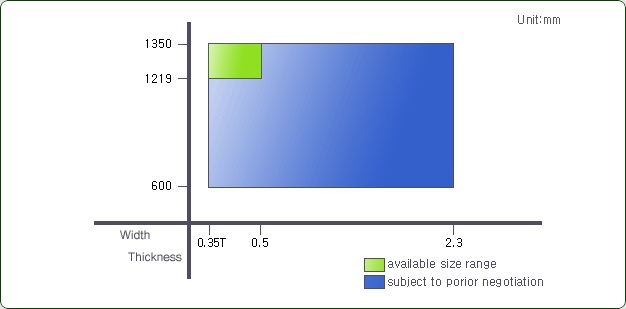

- 제조가능 범위
-
부착량에 따른 제조가능 범위
-
후처리
| Chromated |
Oiled | Chromated & Oiled | No Treatment |
| ○ | ○ | ○ | ○ |
※ Chromating
- Average : 11.5 mg/m² (편면)
- Range : 6.8~18.9mg/m² (편면)
※ Oiling
- Slightly : 500~800mg/m² (양면)
- Normal : 1,000~1,400mg/m² (양면)
- Heavy : 1,400~2,000mg/m² (양면)
-
Grade와 Symbol
| Class | JIS G3314 | ASTM A 463 | ASTM A 463-96a | EN 10154 | |
| Commercial Quality (Type1) |
CQ | SA1C | CQ | CS TYPE A | DX51D |
| CS TYPE B | DX52D | ||||
| CS TYPE C | |||||
| Drawing Quality (Type1) |
DQ1 | SA1A | ADQ | - | DX53D |
| DQ2 | SA1D | DQ | FS | DX54D | |
| DDS | DX55D | ||||
| DQ3 | SA1E | DQSK |
EDDS |
- | |
| EDDQ | - |
EDDQ |
EDDS | - | |
| Structural Quality (Type1) |
Grade A |
SAC31 |
SQ-A | Grade230 | - |
| Grade B |
SAC35 |
SQ-B | Grade255 | S250GD | |
| S280GD | |||||
| Grade C |
SAC41 |
SQ-C | Grade275 | S320GD | |
| Grade D |
SAC45 |
SQ-D | Grade340 Class1 | S350GD | |
| Grade340 Class2 | |||||
| Grade F |
|
- | Grade340 Class3 | - | |
| Grade E | - | - | Grade550 | - | |
- 기계적 성질
| Class | Tensile Strength (㎏/㎟) |
Yield Point (㎏/㎟) |
Elongation(%) | |||||
| Thickness(㎜) | Thickness(㎜) | |||||||
| T≤0.5 | 0.5＜ t | t≤0.5 | 0.5＜ t≤1.2 | 1.2＜ t | ||||
| Structural Quality (Type1) |
Grade A | SAC31, SQ-A | 31min | 21min | 21min | 20min | 20min | 20min |
| Grade B | SAC35, SQ-B | 35min | 25min | 25min | 20min | 20min | 20min | |
| Grade C | SAC41, SQ-C | 41min | 30min | 30min | 18min | 18min | 18min | |
| Grade D | SAC45, SQ-D | 45min | 37min | 37min | 18min | 18min | 18min | |
- 동부제철의 기계적 성질 관리기준
| 구분 | Hardness (HR30T) |
Y.P(㎏/㎟) | T.S(㎏/㎟) | EI(%) | |||
| ~0.5 | 0.5~2.3 | ~0.5 | 0.5~1.2 | 1.2 & over | |||
| SA1C | 65↓ | 26~36 | 36~42 | 34~40 | |||
| SA1D | 50↓ | 24↓ | 23↓ | 28↑ | 36↑ | 38↑ | 40↑ |
| SA1E | 48↓ | 21↓ | 20↓ | 28↑ | 38↑ | 40↑ | 42↑ |
적용사례

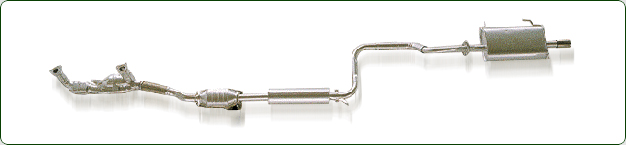

- 자동차 부품 : Muffler, Exhaust Pipes, Fuel Tanks
-

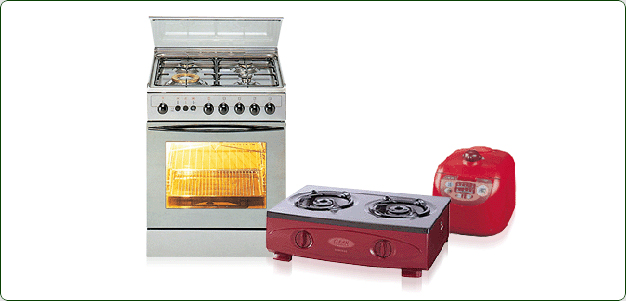

전열기구 : 전열렌지, 가스렌지, 제빵기, 전기스토브, 토스터, 후라이팬, Dryer
-
온열계통 : 열교환기, 연돌, 예열기, 건조기, Duct
-
건축용 : 화학공장의 벽체지붕, 방화벽
-
기 타 : Steam Cover, 각종화학장치
※ 당사에서는 자동차 Exhaust System을 중심으로 에어컨, 보일러, 가스오븐렌지, 밥솥 및 브라운관 Band용 등의 가전부문, Deck, 벽체,지붕재등 건재부문에 적용 판매를 하고 있으며 수요가들의 다양한 요구에 부응하기 위해 원료 및 기술개발을 지속적으로 추진하여 선진국과 대등한 수준의 우수품질을 확보하고 있습니다.
적용규격
KS D 3544
JIS G 3314
ASTM A 525 (FOR ASTM A463)
EN 10143
